ब्रेक तकनीकों के साथ सटीक शीट मेटल बेंडिंग प्रक्रियाएं

सटीक शीट धातु झुकने वाले उत्पादों का निर्माण तीन प्रमुख तत्वों को समझने पर निर्भर करता हैः उच्च शीट धातु झुकने की सटीकता प्राप्त करना, शीट धातु झुकने की प्रक्रिया में महारत हासिल करना,और आधुनिक शीट धातु झुकने actuators का उपयोग करने की क्षमता.

शीट धातु के निर्माण के विवरण में गहराई से जाने से पहले, यह एक बुनियादी तथ्य को समझने के लिए महत्वपूर्ण हैः सभी शीट धातु भागों सपाट शुरू करते हैं।इन भागों की दीवार मोटाई समान रहना चाहिएउदाहरण के लिए, कंप्यूटर उपकरण को रखने के लिए अलमारियों की एक श्रृंखला को डिजाइन करते समय, अतिरिक्त शक्ति के लिए तल को मोटा करना वांछनीय हो सकता है, लेकिन शीट धातु की दुनिया में यह संभव नहीं है।जब तक दो टुकड़े सामग्री एक साथ वेल्डेड नहीं हैं (जो संभव है लेकिन अतिरिक्त लागत जोड़ता है), सामग्री की मोटाई पूरे समय समान होनी चाहिए।

इसके अलावा, विभिन्न प्रकार की धातुएं उपलब्ध हैं, जिनमें स्टेनलेस स्टील, एल्यूमीनियम, कोल्ड रोल्ड स्टील, गैल्वेनाइज्ड स्टील, और यहां तक कि तांबा और पीतल भी शामिल हैं, जिनकी मोटाई 0 से शुरू होती है।02 इंच से 0.25 इंच (मिश्र धातु के आधार पर)

स्थिरता बनाए रखने के लिए सबसे महत्वपूर्ण कारकों में से एक मोड़ त्रिज्या है।किसी भी घुमावदार धातु ब्रैकेट या घटक का निरीक्षण करें और अंदर के कोने त्रिज्या नोट करें यह प्रेस ब्रेक पर पंच और मरने से निर्धारित किया जाता है. हांगसिन 1 इंच तक की मोड़ त्रिज्या प्राप्त कर सकता है, लेकिन मानक टूलींग आमतौर पर 0.030 इंच के अंदर के कोने का उत्पादन करता है, इसलिए हम इस न्यूनतम लागत से चिपके रहने की सलाह देते हैं।

बाहरी कोने का आकार सामग्री की मोटाई और आंतरिक मोड़ त्रिज्या से बहुत प्रभावित होता है। इसके अलावा, धातु के झुकने के प्रतिरोध को ध्यान में रखना चाहिए।दरारों को रोकने और +/- 1 डिग्री के भीतर मोड़ सहिष्णुता सुनिश्चित करने के लिएउदाहरण के लिए, बॉक्स-आकार के डिजाइनों में, उचित फ्लैंज जुड़ाव सुनिश्चित करने के लिए कोनों को थोड़ा उभरा जाता है।

इस मामले में कुल मोड़ राहत मोड़ त्रिज्या प्लस सामग्री मोटाई से अधिक नहीं होगा, और 0.030 इंच से अधिक नहीं होगा।इस डिजाइन और उपचार शीट धातु घटक की समग्र ताकत और कार्यक्षमता सुनिश्चित करता है.

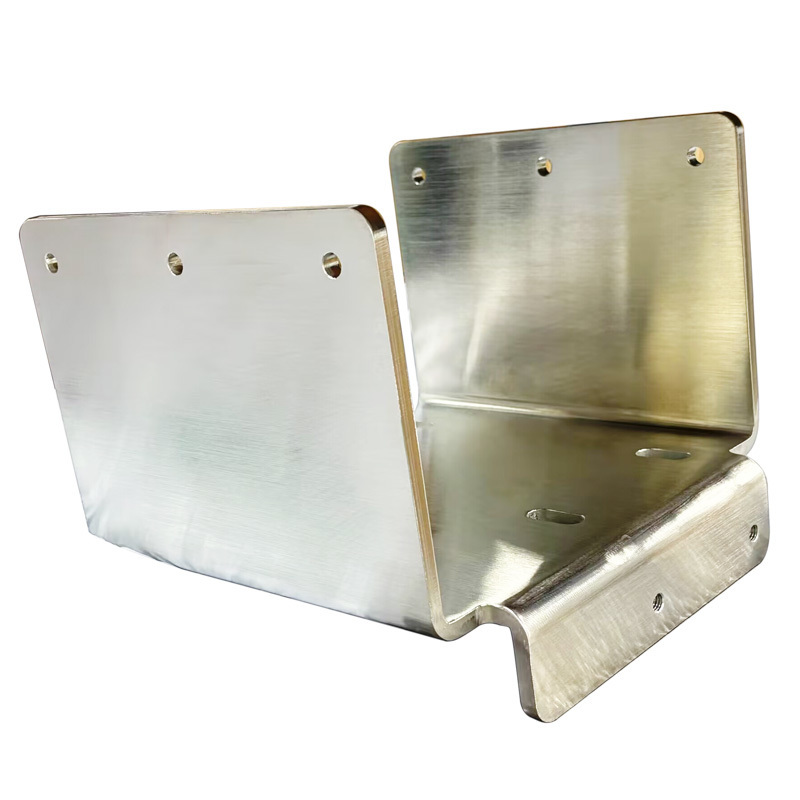

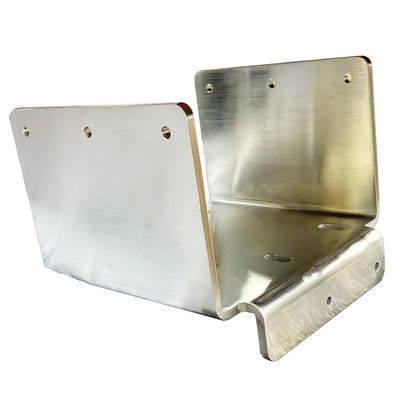

ऑफसेट एक Z-आकार की मोड़ को संदर्भित करता है, जिसे आमतौर पर ब्रैकेट और क्लिप में उपयोग किया जाता है, जैसे कि खिड़की के शीशे को सुरक्षित करना। अन्य मोड़ के साथ, सभी मोड़ों में एक सुसंगत त्रिज्या बनाए रखने की सिफारिश की जाती है,एक पसंदीदा त्रिज्या 0 के साथ.030 इंच.

समानांतर विमान: संरचनात्मक स्थिरता सुनिश्चित करने के लिए समानांतर विमानों के बीच की दूरी सामग्री की मोटाई से कम से कम दोगुनी होनी चाहिए।
सहिष्णुताः हांगसिन इन दो विशेषताओं के बीच सटीक फिट सुनिश्चित करने के लिए +/- 0.012 इंच की सहिष्णुता बनाए रखने में सक्षम है।

फ्लैंज को पूरी तरह से मोड़ने से एक किनारा बनता है। इस किनारे को किसी भाग के किनारे को मजबूत करने के लिए बनाया गया है।

यह U या C आकार का होता है और इसका उपयोग पत्ती को सुरक्षित करने के लिए किया जाता है। खुले किनारे का आंतरिक व्यास सामग्री की मोटाई के बराबर या उससे अधिक होना चाहिए।

बंद किनारा अनिवार्य रूप से सपाट होता है और सामग्री पर पूरी तरह से मुड़ जाता है।
सभी मामलों में, संरचनात्मक शक्ति और स्थिरता सुनिश्चित करने के लिए "वापसी लंबाई" सामग्री की मोटाई से कम से कम चार गुना होनी चाहिए।
